型号:WA50-100W

描述:

◆ 宽范围输入Wide Input voltage range
◆ 转换效率典型85%，Typical Efficiency 85%
◆ 开关频率 Switching frequency：100 KHz
◆ 过流,短路保护,自动恢复 Over current/Short circuit protection,Self-furbish
◆ 输入与输出高隔离  Input-output isolate
◆ PCB板上直插式安装 PCB Board in-line type installs
◆ 金属外壳  Metal case



封装尺寸:

127.00 × 88.90 × 17.20mm   5.00 × 3.50 × 0.68inch

资料下载:点击下载

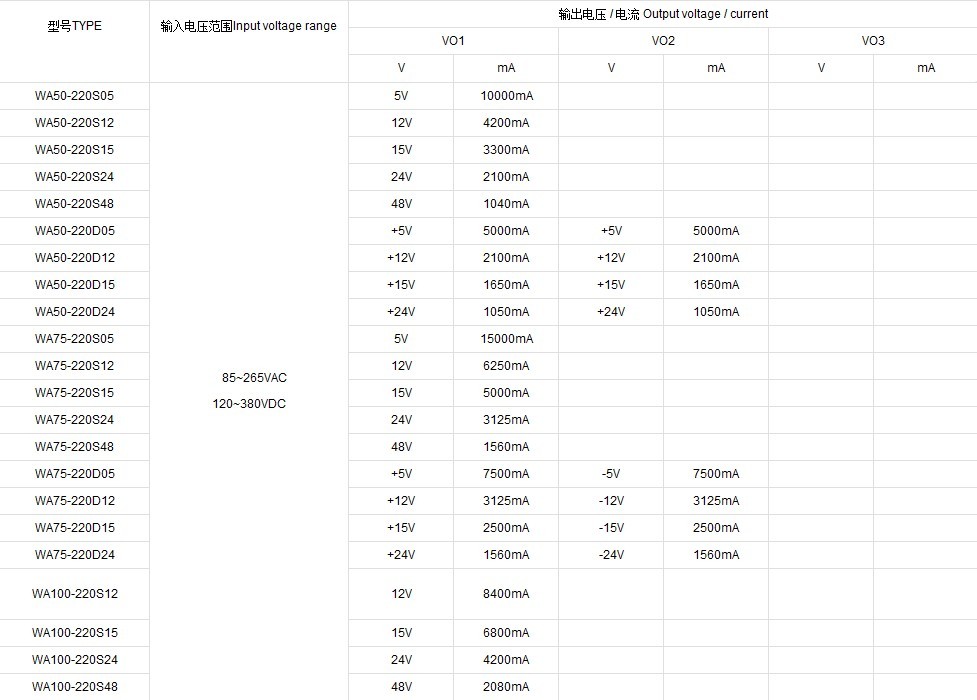

功率大小:50W,75W,100W

输入电压范围:85~265VAC , 120~380VDC

转换效率:Vo≤5.0V,82% ;Vo>5.0V, 85%典型

输出电压精度:Vo1 ±1.0% ; Vo2 ±2.0%

源效应:Vo1 ±0.2% ; Vo2 ±0.5%

负载效应:Vo1 ±0.5% ; Vo2 ±3.0%

开关频率:100KHz

波纹及噪声:20MHz BM 满载 Vo≤5.0V, ≤80mVp-p; Vo≥48V, ≤180mVp-p; Other≤120 mVp-p

工作环境温度: -25℃ ~ +65℃

隔离电压:输入与输出 2.5KV ≤ 1.5mA/1min；输入与外壳，输入与FG Input-FG 1.5KV ≤ 1.5mA / 1min

最小无故障时间:200000Hrs
