型号:WD10-15W

描述:

◆ 宽范围输入Wide Input voltage range (2:1 or 4:1)
◆ 转换效率典型82%，Typical Efficiency 82%
◆ 开关频率 Switching frequency：300 KHz
◆ 过流,短路保护,自动恢复 Over current/Short circuit protection,Self-furbish
◆ 输入与输出高隔离  Input-output isolate
◆ PCB板上直插式安装 PCB Board in-line type installs
◆ 金属外壳，输出波纹低  Metal case, Low Output Ripple



封装尺寸:

A: 31.80 × 20.30 × 10.00mm ,1.25 ×0 .80 × 0.40inch

资料下载:点击下载

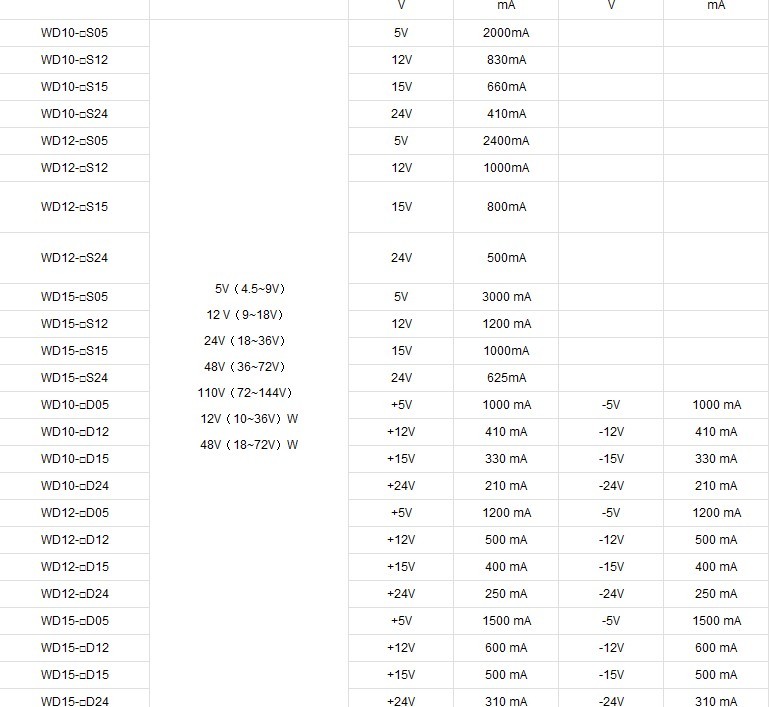

输入电压范围:

输出电压/电流:

转换效率: Vo≤5.0V,80% ;Vo>5.0V, 82%典型

输出电压精度: Vo1 ±1.0% ; Vo2 ±2.0%

源效应: Vo1 ±0.2% ; Vo2 ±1.5%

负载效应: Vo1 ±0.5% ; Vo2 ±4.0%

开关频率: 300KHz

波纹及噪声: 20MHz BM 满载 Vo≤5.0V, ≤50mVp-p; Vo≥48V, ≤180mVp-p; Other, ≤100mVp-p

工作环境温度: 工业级 -30℃ ~ +71℃ ; 军品级 -40℃ ~ +85℃

隔离电压: 输入与输出 500/1000/1500 Vdc ≤ 0.5mA/1min；输入与外壳 500Vdc ≤ 0.5mA / 1min

最小无故障时间: 200000Hrs
